Контроллер Dynamode PCI-E to 2 х SATA III (6 Gb/s), 2 ch (PCI-E-2xSATAIII-Marvell)

Описание Контроллер Dynamode PCI-E to 2 х SATA III (6 Gb/s), 2 ch (PCI-E-2xSATAIII-Marvell)

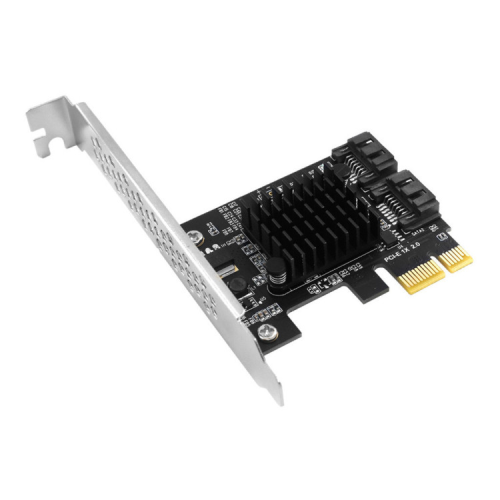

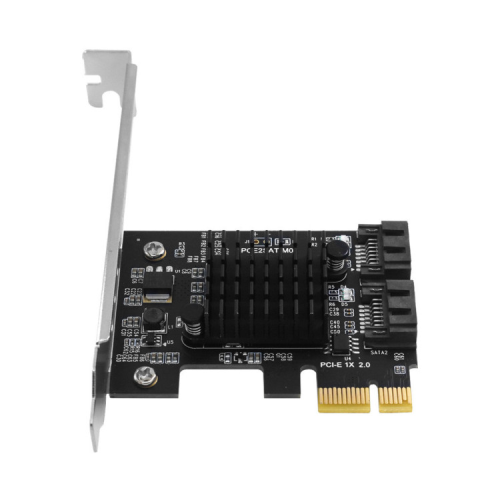

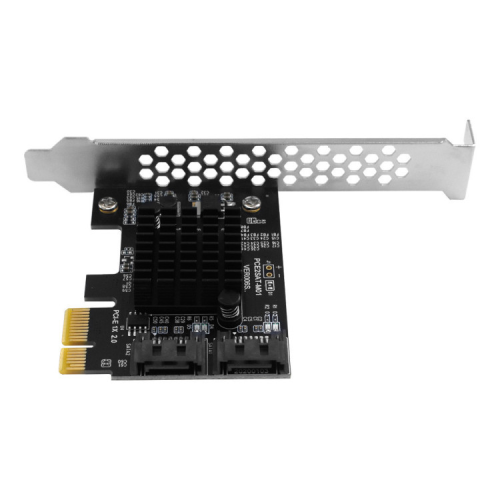

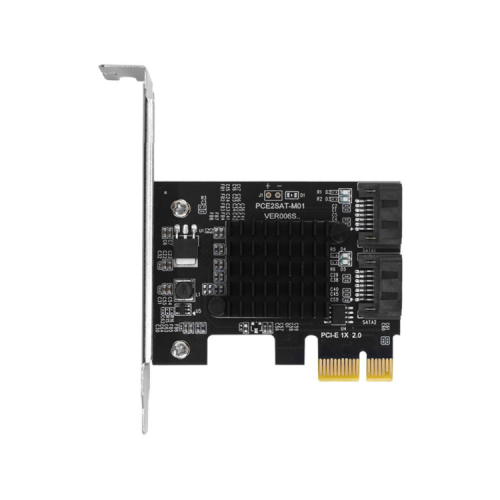

Плата расширения Dynamode PCI-E-2xSATAIII-Marvell представляет собой внутренний контроллер PCI-Express 1x на 2 внутренних порта SATA 3.0 6 Gb. С его помощью вы можете подключить 2 жестких диска HDD/SSD через порты SATA 3.0 контроллера к слоту PCI-E х1 материнской платы, и поддержкой горячей замены. Скорость передачи данных через интерфейс SATA III до 6 Гбит/сек. Чипсет - Marvell 88SE9125 (может быть другая версия - Marvell 88SE91ХХ). В комплектации платы имеется низкопрофильная планка.

Интерфейс подключения платы расширения к материнской плате: PCI-E x1 (совместим также со слотами PCI-E х2/ х4/ х8/ х16). Интерфейсы для подключения дополнительных устройств: 2 х SATA 3.0, совместимые с SATA 2.0, SATA 1.0. Поддерживает режимы AHCI 1.0 и IDE. Контроллер не требует дополнительного питания. На плате расширения есть радиатор охлаждения. Размер контроллера - 70 х 120 х 20 мм. Совместимость с ОС: Windows10/8/7 (32/64 bit) / Vista (32/64 bit) / XP/2003/2008/ Linux.

Особенности подключения платы:
1. Наибольшая скорость передачи данных может быть достигнута с кабелем SATA 3.0.
2. PCI-E шина (любая - X1 .. X16) должна быть версии V2.0 (GEN2). Если же PCI-E шина версии V1.0 (GEN1), то скорость передачи данных будет меньше и составит 140-200M. Если у вас на материнской плате есть свободный слот PCI-E X16, просто вставьте плату расширения PCI-E-2xSATAIII-Marvell в этот слот. Потому что только слот X16 является v. 2.0 (GEN2) для материнских плат ниже H81. PCI-E x1 — это GEN1, а если вам нужна высокая скорость, подключите его к слоту для видеокарты PCI-E x16.
3. Настройка BIOS материнской платы: режим SATA следует изменить на AHCI, хотя на некоторых материнских платах PCI-E шина версии 2.0, но BOIS по умолчанию не включает высокоскоростной режим передачи (GEN2), и его необходимо включить вручную.
4. Сравнение скорости передачи данных на плате расширения SATA3.0 в PCI-E: (только для справки) PCI-E 1.0 GEN1 - 140-200M PCI-E 2.0 GEN2 - 350-400M PCI-E 3.0 GEN3 - 360-410M
